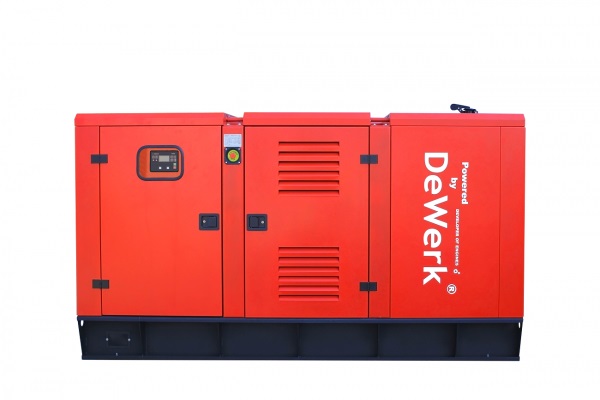

Grup electrogen diesel ESE 220 DWS

Generatorul de curent pe motorina ESE 220 DWS produs de Endress Group Romania sub marca Zenessis este dotat cu motor DEWERK DW618D, alternator MXB 250 SB4 sau Strathon ECO 160-4 si sistem de control DATAKOM DKG 309, care asigura pornirea generatorului, controlul parametrilor, in sistem manual sau automat. Generatorul poate fi furnizat cu comanda si monitorizare de la distanta, ca si alte optiuni.  Garantia generatoarelor de curent Zenessis este de 36 de luni, in limita a 2000 ore de functionare.

DOTARI STANDARD

♦ Panou control & comanda cu masuratori & dispozitive de control, metalic, grad protectie IP 54

♦ Incarcator static pt. acumulator

♦ Alternator dinamic incarcare acumulatori .

♦ Incalzitor termostatat comandat pt. lichidul de racire

♦ Acumulator pornire supradimensionat

♦ Buton oprire urgenta

♦ Sasiu cu rezervor combustibil dimensionat pt. 8 ore autonomie

♦ Amortizoare antivibratii

♦ Dispozitiv masurare nivel combustibil

♦ Trasee electrice protejate cu tubulatura & presetupa

♦ Toba esapament rezidentiala

♦ Usi acces pe toate cele 4 laturi prevazute cu incuietori

♦ Sistem pentru manipularea cu macaraua sau cu motostivuitorul

♦ Capitonaj antifonic ignifug

♦ Tampoane externe conice

♦ Balamale metalice

MOTOR DIESEL DEWERK

♦ Model – DEWERK DW618D

♦ Numar cilindrii – 6 in linie

♦ Sistem inductie – Directa cu turbocompresor si intercooler

♦ Sistem racire – Racire cu apa

♦ Putere standby (kWm) – 220

♦ Turatie (rpm) – 1500

♦ Cilindre (l) – 9.73

♦ Diametru interior & cursa (mm) – 126 x 130

♦ Factor compresie – 16 : 1

♦ Regulator – Electronic

♦ Capacitate totala ulei (l) – 27

♦ Capacitate agent racire (l) – 39

♦ Consum combustibil la sarcina 100% in regim prime (l / h) – 43

ALTERNATOR

♦ Model – Marelli MXB 250 SB4 / Strathon ECO 160-4

♦ Frecventa (Hz) – 50

♦ Concept – Fara perii, cu 4 poli

♦ Faze – 3

♦ Tensiune (V) – 400 / 230

♦ Clasa protectie H

♦ Sistem excitatie – Electronic

♦ Randament 93%

♦ Grad protectie IP23

♦ Certificare test EN 10204:2001

MODUL COMANDA

Realizat in cutie metalica, cu grad de protectie IP54, prevazut cu incuietoare. Panoul comanda este dotat cu modul de comanda DATAKOM DKG 309, prevazut cu posibilitate de pornire si oprire grup electrogen, atat in modul automat cat si in modul electric. Modulul de comanda monitorizeaza reteaua electrica si poate comanda si controla panoul AAR (aclansarea automata a rezervei).

    1. Buton Stanga
    2. Buton Dreapta
    3. Buton Start Manual
    4. Buton Reset
    5. Buton Stop
    6. Buton Sus
    7. Buton Jos
    8. Buton Test
    9. Led Alarma
  10. Led Atentionare
  11. Led Mentenanta
  12. Led Prezenta Retea
  13. Led Cuplare Retea
  14. Led Generator Pornit
  15. Led Cuplare Generator
  16. Display 128 x 64 pixeli
  17. Buton Pornire Automata.

♦  Specificatii standard panou comanda:
Panoul de comanda si control este montat in interiorul carcasei , in cutie metalica cu IP 54, prevazut cu geam pentru vizualizare, dotat cu:
         – Modul comanda DATAKOM DKG 309
         – Incarcator baterie static
         – Buton oprire de urgenta & sigurante pt. controlul circuitelor
         – Protectie diferentiala supracurent
         – Relee protectie.

Configuratie:

           1. Modul comanda DATAKOM DKG 309
           2. Protectie CB- disjunctor
           3. Incuietoare
           4. Alarma sonora
           5. Buton START ON / OFF
           6. Balamale
           7. Grafic mentenanta
           8. Cutie metalica

♦ Specificatii standard modul comanda:
         – Control prin microprocesor
         – Display LCD 128 x 64 pixeli
         – Posibilitate de programare pe panoul frontal cat si prin intermediul softului PC
         – Butoane control si navigare soft touch
         – Comunicare la distanta prin intermediul mufei sau optional prin intermediul USB, RS232, RS485, Ethernet sau mesaj sms
         – Memorare 180 evenimente cu data si ora
         – Programare mentenanta 3 nivele
         – Controlul incalzitorului motorului –optional

    Afisaje:
           Motor – turatie motor; presiune ulei; temperatura agent racire; timp functionare; tensiune baterie; data mentenanta.
           Alternator – tensiune (L – L, L – N); curent (L1 – L2 – L3); frecventa, putere activa kW, putere aparenta kVA, putere reactiva kVA r, factor putere, secventa faze.
           Retea principala – tensiune (L – L, L – N); frecventa; retea principala pregatita; retea principala decuplata; grup electrogen pregatit; grup electrogen decuplat, putere activa kW, putere aparenta kVA, putere reactiva kVA r, factor putere, secventa faze.
           Atentionari – incarcare defecta baterie, tensiune scazuta baterie, oprire ratata, nivel scazut combustibil, suprasarcina, inversare faza, defect senzor turatie.
           Alarme – presiune scazuta ulei, temperatura ridicata motor, sub/supraturatie, sub/suprafrecventa, sub/supratensiune, ECU defect-optional.
           Afisari de stare – start ratat, oprire urgenta, presiune scazuta ulei, temperatura ridicata motor, sub/supraturatie, sub/suprafrecventa, sub/supratensiune, senzor defect ulei, rotirea fazelor, suprasarcina, supracurent grup, inversare faze.

♦ Incarcator static baterie: fabricat cu tehnologie TSD, cu inalta eficienta. Protejat pentru curenti de scurtcircuit, poate fi folosit ca o sursa de curent, tensiune intrare 196-264 V, tensiune iesire 27,6 V/5A sau 13,8 V/ 5A

♦ Standarde:
Compatibilitate EMC; BS EN 60950; BS EN 60950 – 6 – 2 EMC; BS EN 61000 – 6 – 4 EMC.

CARCASA INSONORIZATA

           1. Modul comanda

           2. Fereastra de vizitare

           3. Usa acces modul comanda

           4. Ocheti ridicare macara (optional)

           5. Spatii ptr manevrare cu stivuitorul

           6. Usa acces motor si alternator

           7. Grilaj evacuare aer cald

           8. Manere prevazute cu incuietori

           9. Buson alimentare cu combustibil (optional)

         10. Sasiu tip sanie prevazut cu ocheti

         11. Buton avarie

         12. Clapeta evacuare gaze esapament

         13. Spatiu acces cabluri

         14. Grilaj admisie aer

         15. Tampoane protectie

DIMENSIUNI & GREUTATE

DOTARI OPTIONALE

♦ Sistem incalzire anticondens. tablouri electrice
♦ Sistem incalzire combustibil / ulei
♦ Pompa circulatie incalzire lichid racire
♦ Pompa evacuare ulei
♦ Sistem monitorizare & comanda la distanta
♦ Tablou transfer AAR cu 3/4 poli
♦ Protectie diferentiala cu 3/4 poli
♦ Prize 400 V/ 230 V
♦ Filtru combustibil cu detectie apa
♦ Tablou ocolire – inventie brevetata ENDRESS – Brevet OSIM 00010 / 2012
♦ Remorca auto
♦ Pornire prin telecomanda
♦ Protectie lipsa impamantare
♦ Iluminat interior cu intrerupatoare actionate la deschidere usi
♦ Tava retentie lichide
♦ Senzor detectie scurgeri lichide
♦ AAR motorizat, inventie brevetata ENDRESS– Brevet OSIM 00048 / 2015
♦ Buson alimentare combustibil cu incuietoare
♦ Sistem buzunare pentru ridicare cu stivuitor integrat in sasiu
♦ Instinctor cu suport interior carcasei
♦ Carcasa superinsonorizata
♦ Bujie incalzire aer admisie
♦ Electrozi impamantare
♦ Pompa automata transfer combustibil
♦ Panou mobil distributie cu 4 prize
♦ Tambur cablu
♦ Detector incendiu cu oprire automata grup electrogen
♦ Sistem stingere incendii cu gaz inert

Optional: Remorca auto omologata RAR
Model: EGR 3500

Certificari Endress Group Romania S.R.L.:
ISO 9001 : 2008, ISO 14001 : 2005, ISO 18001 : 2008.

Grupurile electrogene ZENESSIS sunt conforme CE,si sunt testate conform legislatiei EU privind nivelul de zgomot 2000 / 14 / EC.
Conditii ambientale de referinta: 1000 mbar; 25ºC; 30% umiditate relativa; putere in conformitate cu normativele ISO 3046 / ISO 8528.

Prime power (PRP) – ISO 8528
Prime power (PRP) – reprezinta puterea continua pe care un grup electrogen este capabil sa o asigure în mod continuu în timp ce alimentează o sarcină electrică variabilă, atunci când funcționează pentru un număr nelimitat de ore pe an, în condițiile de exploatare convenite, intervalele de mentenanta și procedurile fiind efectuate in modul stabilit de către producător.

Standby power (ESP) – ISO 8528
Standby power (ESP) reprezinta puterea maximă disponibilă la o sarcina variabilă, în condițiile de funcționare prevăzute, pe care un grup electrogen este capabil sa o asigure, în caz de pană de curent sau in condiții de testare, intervalele și procedurile de mentenanta fiind efectuate în modul stabilit de producător.
